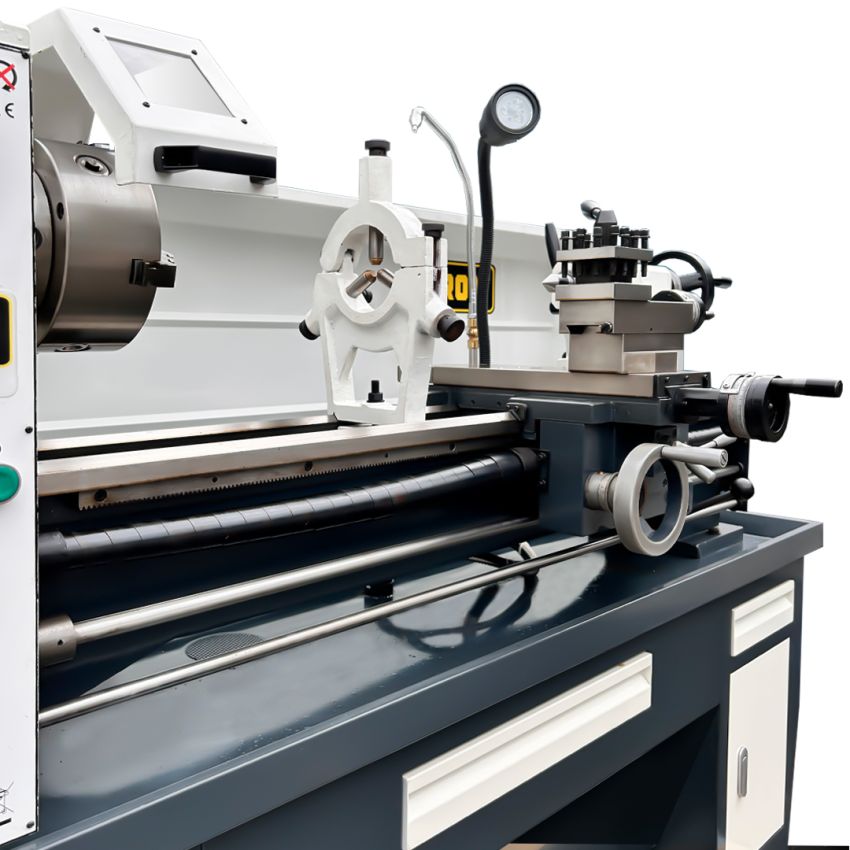

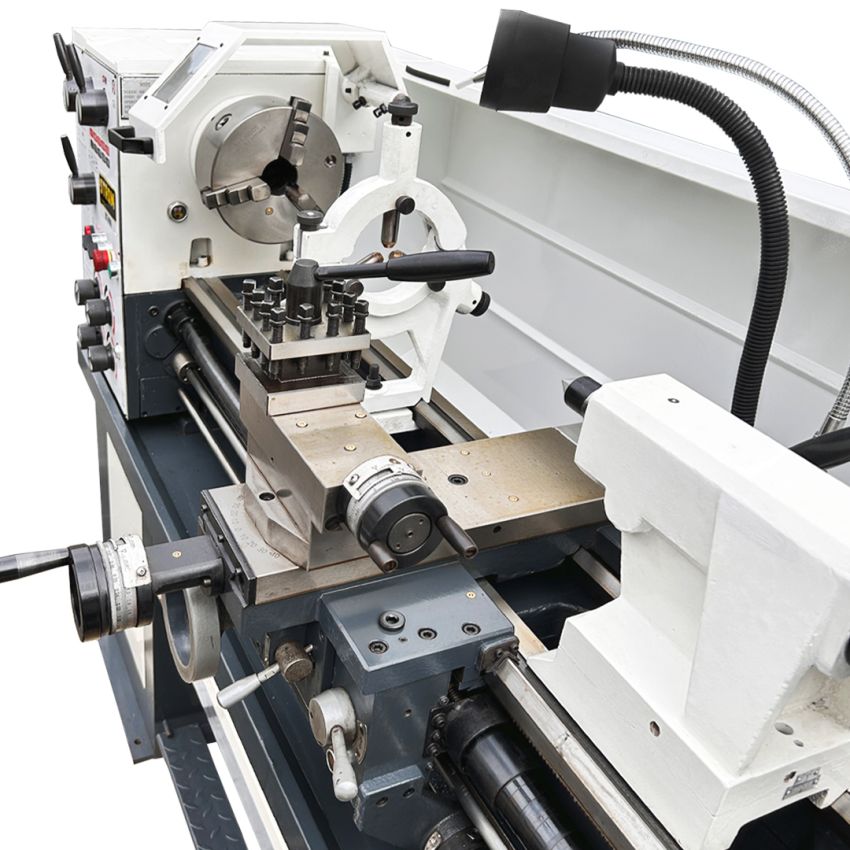

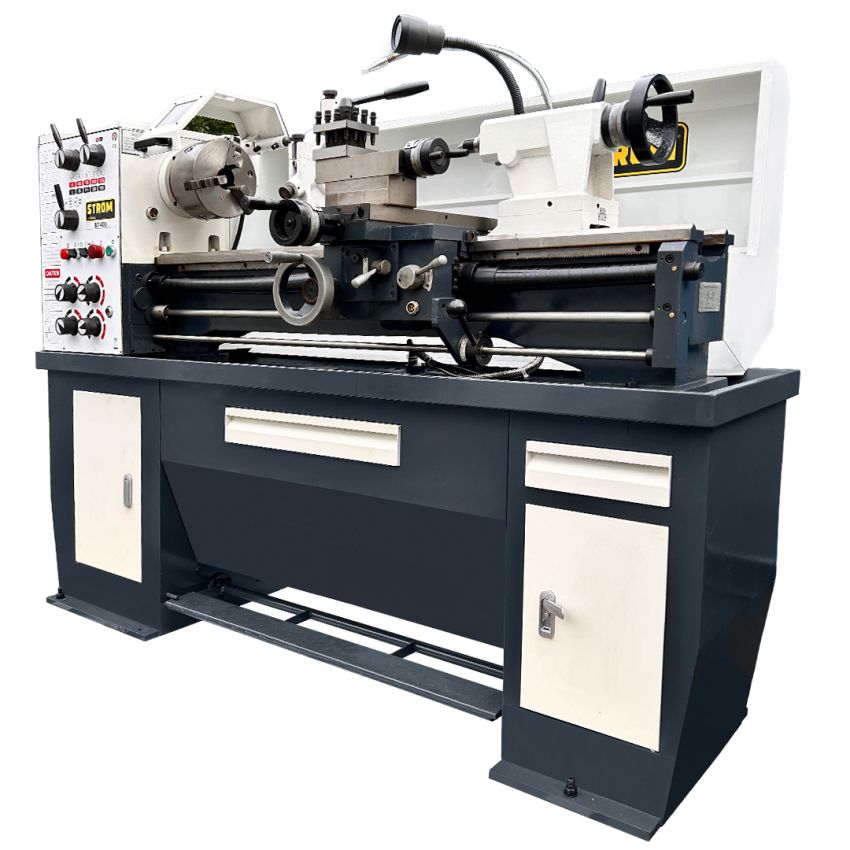

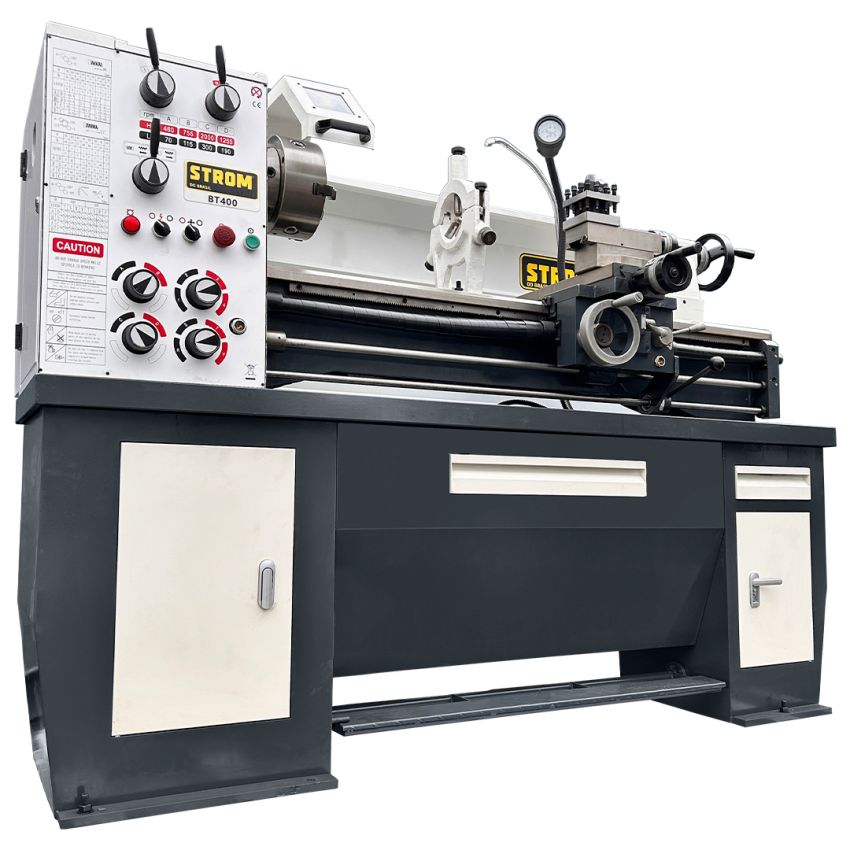

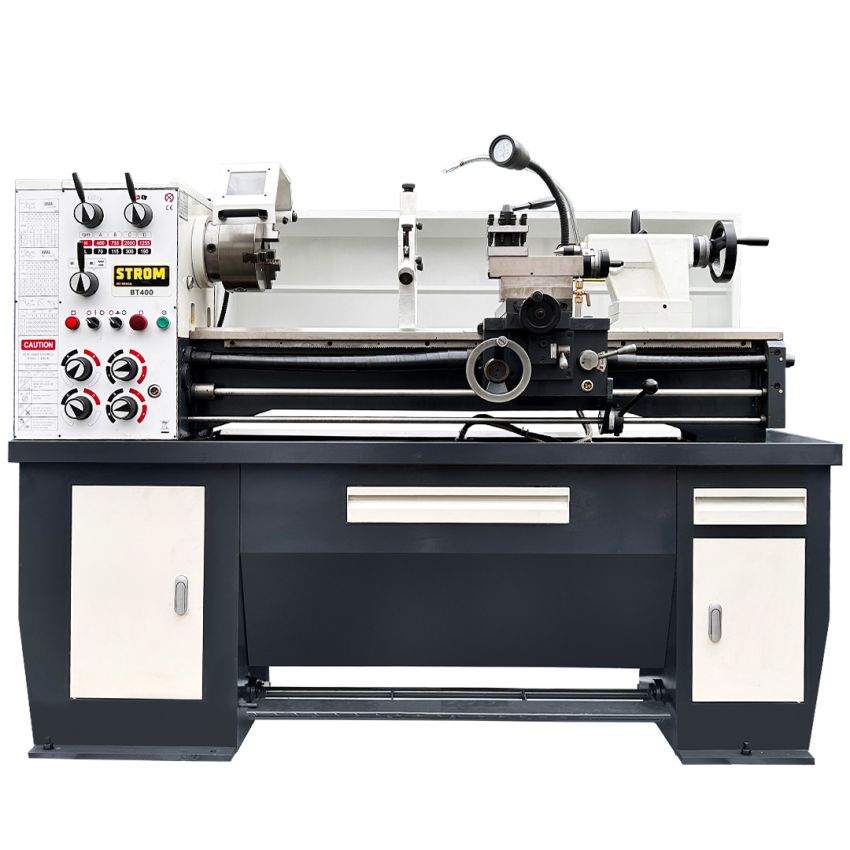

Torno Mecânico Profissional de Bancada STROM 380v - 400MM - BT400

O Torno Mecânico BT400 foi desenvolvido para garantir alta precisão em operações de usinagem de metais. Com estrutura robusta e uma ampla gama de opções de velocidade e avanços, ele atende perfeitamente a requisitos industriais exigentes, ideal para fabricação de peças metálicas complexas.

Especificações Técnicas:

1. Capacidade e Dimensões

• Diâmetro de Giro sobre a Cama: 330 mm (13”)
• Distância entre Centros: 1000 mm (330x1000)
• Diâmetro sobre o Barramento: 198 mm (7-25/32”)
• Diâmetro no Recorte: 115 mm (4-1/2”)
• Comprimento no Recorte: 166 mm (6-1/2”)
• Diâmetro no Vão: 584 mm (23”)
• Comprimento no Vão: 991 mm (39”)
• Largura do Barramento: 187 mm (7-3/8”)

2. Acionamento

• Motor Principal: 3 HP, trifásico
• Motor para Bomba de Refrigeração (opcional): 2 HP, monofásico ou trifásico (ajustável para 1 HP)
• Diâmetro do Furo do Fuso: 38 mm (1-1/2”)
• Nariz do Fuso: D1-4” (padrão ASA) ou A2-4” (padrão ISO)

3. Velocidades de RPM do Fuso

• Alta Velocidade (H):
  • A: 460 RPM, B: 755 RPM, C: 2000 RPM, D: 1255 RPM
• Baixa Velocidade (L):
  • A: 70 RPM, B: 155 RPM, C: 300 RPM, D: 190 RPM

4. Avanços

• Largura do Carro Transversal: 130 mm (5-1/8”)
• Curso do Carro Transversal: 185 mm (7-5/16”)
• Curso do Carro Composto: 90 mm (3-9/16”)
• Diâmetro do Parafuso de Avanço: 22 mm (7/8”)
• Passo do Parafuso de Avanço: 8 TPI ou 3 mm
• Roscas:
  • Passos Imperiais: 31, de 4 a 56 TPI
  • Passos Métricos: 26, de 0,4 a 7,0 mm
• Avanços Longitudinais:
  • Imperiais: 36, de 0,002 a 0,054” por revolução
  • Métricos: 36, de 0,052 a 1,392 mm por revolução
• Avanços Transversais:
  • Imperiais: 36, de 0,0005 a 0,015” por revolução
  • Métricos: 36, de 0,014 a 0,380 mm por revolução

5. Contraponta

• Diâmetro da Manga: 42 mm (1-21/32”)
• Curso da Manga: 114 mm (4-1/2”)
• Cônico: Nº 3 Morse
• Ajuste de Offset: ±10 mm (±3/8”)

6. Dimensões e Peso da Máquina

• Comprimento: 1533 mm (60-3/8”)
• Altura: 1238 mm (48-3/4”)
• Peso:
  • 563 kg (modelo 330x630)
  • 643 kg (modelo 330x1000)

7. Dimensões e Peso da Embalagem

• Dimensões da Embalagem: 195 cm (C) x 86 cm (L) x 165 cm (A)
• Peso da Embalagem:
  • Peso Líquido: 530 kg (330x630), 610 kg (330x1000)
  • Peso Bruto: 650 kg (330x630), 740 kg (330x1000)
